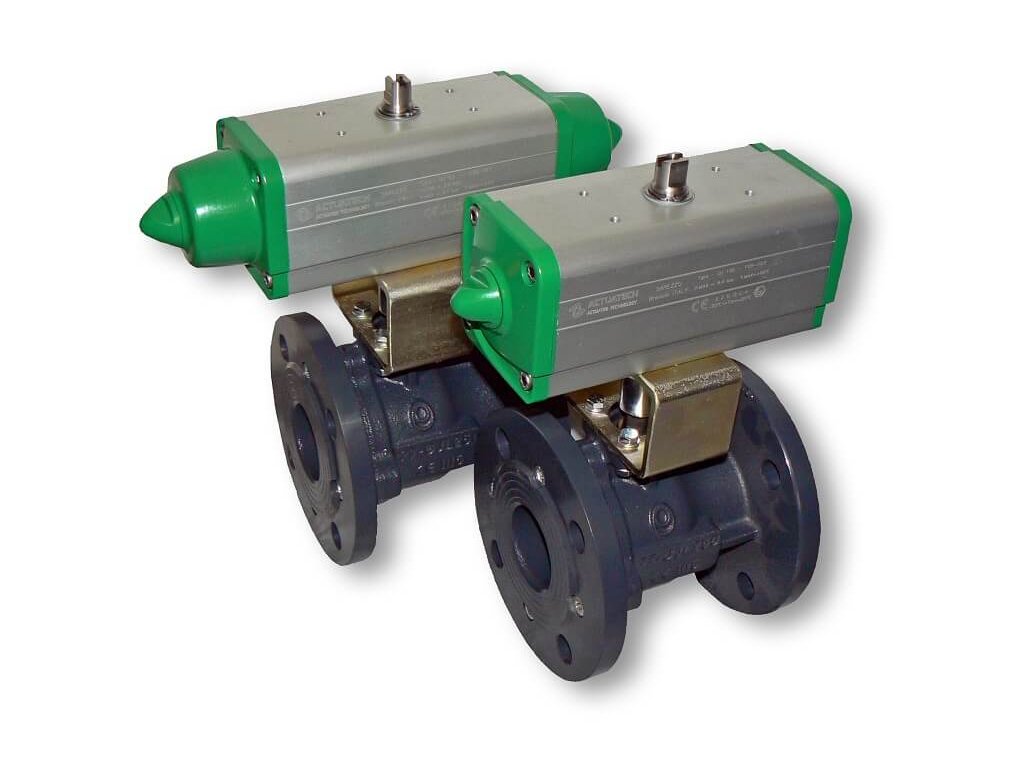

507 Kulový kohout přírubový s pneupohonem dvojčinným
Kód: 41507015D015 41507020D015 41507025D030 41507032D030 41507040D060 41507050D060 41507065D106 41507080D180 41507100D240 41507125D360 41507150D480 41507200D720 Zvolte variantu![Individuální řešení zakázek](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_guarantee.png?61eec257)
![Doručení do druhého dne](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_test_4.png?66b1de83)
![Většina zboží skadem](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_house.png?61eec29e)
Související produkty
Detailní popis produktu
Kulový kohout typu 507 je obousměrná uzavírací armatura, jejíž uzávěr tvoří plovoucí koule. Skládá se ze dvou litinových dílů spojených šrouby. Uzávěr se zavírá/otevírá otočením hřídele o 90°pomocí dvojčinného pneupohonu. Připojení kulového kohoutu je přírubové dle PN 10/16 až do dimenze 150. Pro vyšší dimenze platí pouze PN16.
Armatura je vhodná pro použití do rozvodů s neagresivními kapalinami, jako je např. studená nebo horká voda, oleje, uhlovodíky atd. Výhodou kulového kohoutu 507 je možnost instalace v prostředí s nebezpečím výbuchu (zóna 1, 21 a 2, 22). Tomuto prostředí je však třeba přizpůsobit nejen pneupohon, ale případně i ovládací elektromagnetický ventil. Se sestavením odpovídajícího kompletu vám rádi pomůžeme, proto nás neváhejte kontaktovat.
Parametry armatury: | |
Těleso: | GG25 |
Koule: | nerez |
Sedla: | PTFE |
Rozsah pracovních teplot: | -10°C až +150°C (při tlaku 8 bar) |
Jmenovitý tlak: | PN16 |
Diferenční tlak: | max. 1,6 MPa |
Připojení: | přírubové dle EN 1090-1, PN16 |
Ovládání: | pneupohon dvojčinný |
Pro pneupohon se používá upravený tlakový vzduch o tlaku minimálně 0,6 MPa. Při nižším ovládacím tlaku se snižuje kroutící moment pohonu. Tlakový vzduch se přivádí do pohonu přes elektromagnetický ventil, který zajišťuje jeho ovládání.
Parametry pohonu: | |
Materiál těla pohonu: | hliníková slitina |
Ovládací tlak pohonu: | min. 6 Bar |
Max. ovládací tlak: | 8 Bar |
Teplota okolí: | -20°C až +80°C |
Volitelná výbava pohonu:
Elektromagnetický ovládací ventil 24 V AC, 24 V DC, 230 V AC, koncové spínače, pneumatický pozicionér, provedení do prostředí s nebezpečím výbuchu.
Doplňkové parametry
Kategorie: | Kulové kohouty ovládané pneupohonem |
---|---|
Záruka: | 2 roky |
