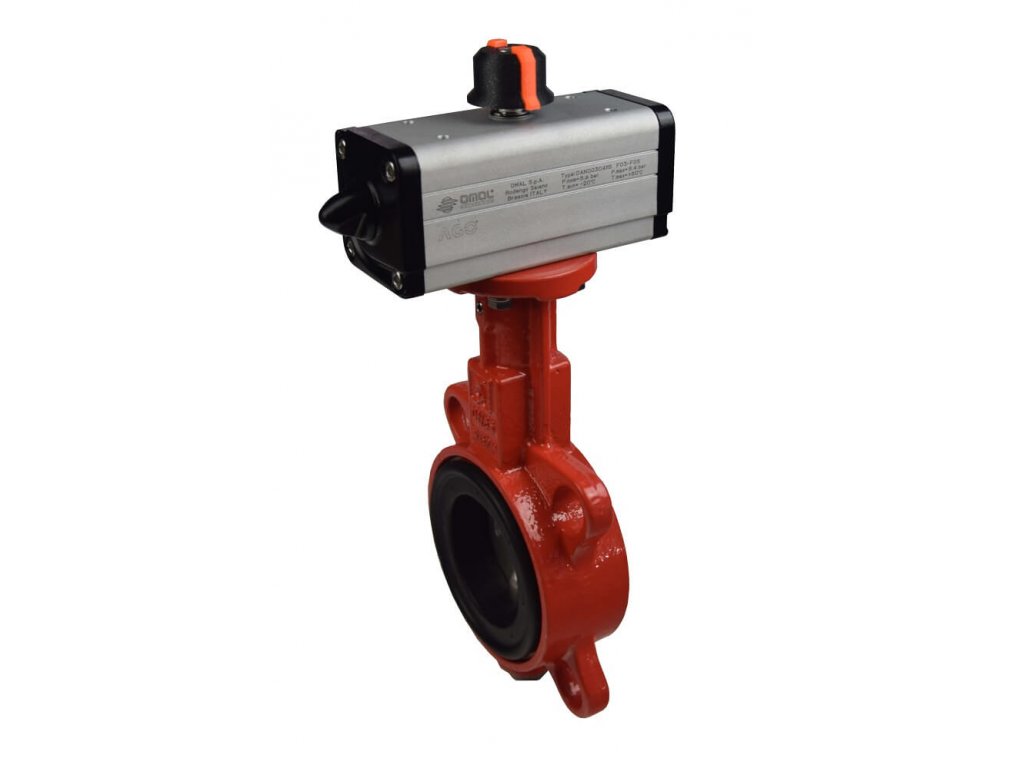

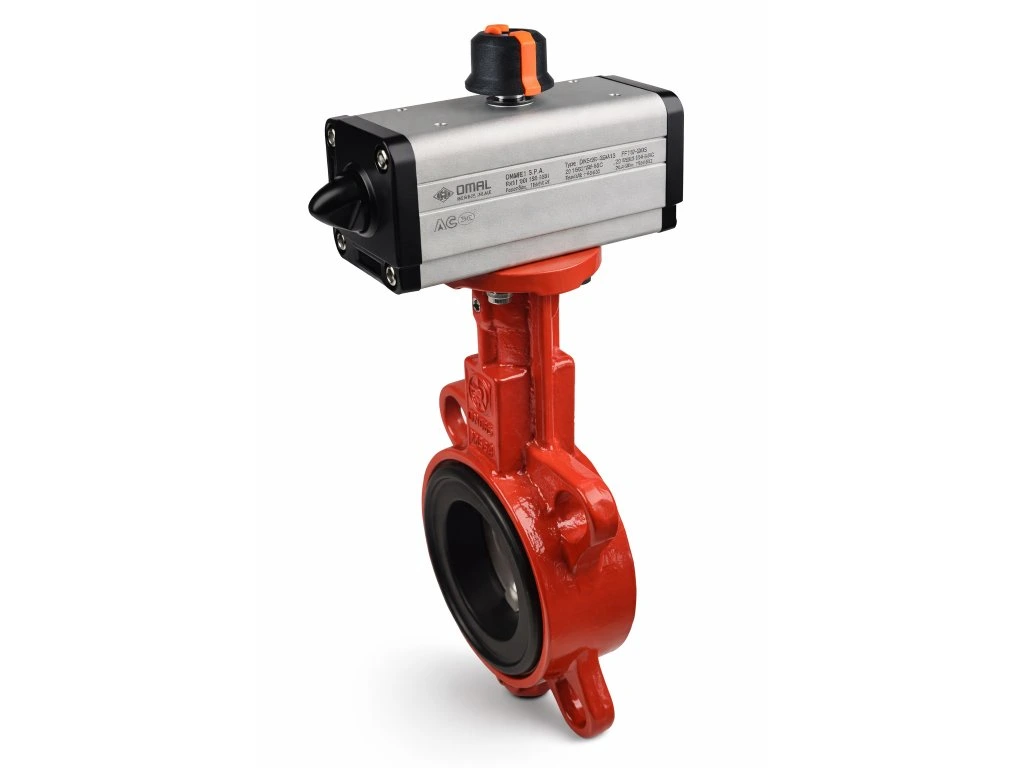

624B Klapka mezipřírubová s pneupohonem dvojčinným
Kód: 624B032D030 624B040D030 624B050D030 624B065D030 624B080D060 624B100D060 624B125D106 624B150D106 Zvolte variantu![Individuální řešení zakázek](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_guarantee.png?61eec257)
![Doručení do druhého dne](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_test_4.png?66b1de83)
![Většina zboží skadem](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_house.png?61eec29e)
Související produkty
Detailní popis produktu
Mezipřírubová uzavírací klapka 624B s diskem z nerezové oceli je vhodná pro neagresivní kapaliny, jako je studená/teplá voda, pitná voda, kondenzát, surová voda apod. Klapka je osazena pneupohonem dvojčinným. Tyto komplety nabízíme v dimenzích 32-150 se standardním připojením mezi příruby PN6/10/16. Tělo z šedé litiny v kombinaci s manžetou EPDM umožňuje použití klapky v teplotním rozsahu -10°C až +110°C a tlaku 0 až 16 bar.
Parametry klapky:
Manžeta: | EPDM |
Disk: | nerez |
Tělo: | šedá litina GG25 |
Rozsah pracovních teplot: | -10°C až +110°C |
Provozní parametry: | TS = +110°C, PS=16 Bar |
Jmenovitý tlak: | PN16 |
Diferenční tlak: | max. 1,6 MPa |
Připojení: | na příruby PN 6/10/16 |
Použití: |
- surová voda, kondenzát - vzduch bez příměsi oleje - teplovodní, chladící a klimatizační systémy |
Ovládání: | pneupohon dvojčinný |
Pro pneupohon se používá upravený tlakový vzduch o tlaku 0,6 MPa. Při nižším ovládacím tlaku se snižuje kroutící moment pohonu. Tlakový vzduch se přivádí do pohonu přes elektromagnetický ventil, který zajišťuje jeho ovládání. Pneupohon dvojčinný je ovládán tlakovým vzduchem pro oba směry (otevřeno/zavřeno).
Parametry pohonu:
Materiál těla pohonu: | hliníková slitina |
Ovládací tlak pohonu: | 6 Bar |
Max. ovládací tlak: | 8 Bar |
Teplota okolí: | -20°C...+80°C |
Volitelná výbava pohonu:
Koncové spínače, pneumatický pozicionér, provedení do prostředí s nebezpečím výbuchu. K pneupohonu je potřeba samostatně zakoupit také eletromagnetický ventil VCSV, který najdete v naší nabídce.
Doplňkové parametry
Kategorie: | S dvojčinným pneupohonem |
---|---|
Záruka: | 2 roky |
