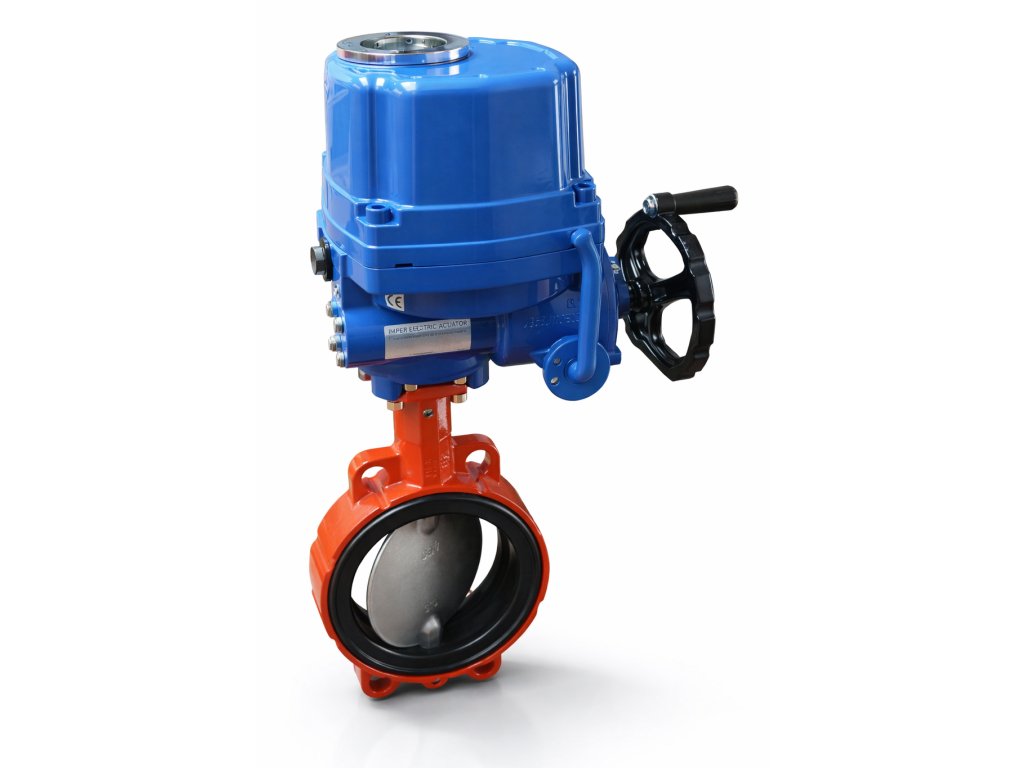

924B Klapka mezipřírubová s elektropohonem EQ
Kód: 924B032S08701 924B040S08701 924B050S08701 924B065S08701 924B080S08701 924B100S08701 924B125S21710 924B150S21710 924B200S33710 924B250S35710 924B300S35710 Zvolte variantu![Individuální řešení zakázek](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_guarantee.png?61eec257)
![Doručení do druhého dne](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_test_4.png?66b1de83)
![Většina zboží skadem](https://cdn.myshoptet.com/usr/www.ventilex.cz/user/banners/banner_house.png?61eec29e)
Detailní popis produktu
Mezipřírubová uzavírací klapka 924B s diskem z nerezové oceli je vhodná pro neagresivní kapaliny, jako je studená/teplá voda, pitná voda, kondenzát, surová voda apod. Klapka je osazena servopohonem řady EQ bez havarijní funkce, který má stupeň krytí IP67. Tyto komplety nabízíme v dimenzích 32-300 se standardním připojením mezi příruby PN6/10/16. Tělo z tvárné litiny v kombinaci s manžetou EPDM umožňuje použití klapky v teplotním rozsahu -25°C až +110°C a tlaku 0 až 16 bar, i ve venkovním prostředí.
Na vyžádání Vám můžeme nabídnout také klapku s manžetou EPDM, která je certifikovaná pro pitnou vodu německým institutem DVGW CERT GmbH. Cena kompletu s touto manžetou je stejná jako cena kompletu bez certifikace.
Parametry klapky:
Manžeta: | EPDM |
Disk: | nerez |
Tělo: | tvárná litina GG4G0 |
Rozsah pracovních teplot: | -25°C až +110°C |
Provozní parametry: | TS = +110°C, PS=16 Bar |
Jmenovitý tlak: | PN16 |
Diferenční tlak: | max. 0,6 MPa |
Připojení: | na příruby PN 6/10/16 |
Použití: |
- surová voda, kondenzát - vzduch bez příměsi oleje - teplovodní, chladící a klimatizační systémy |
Ovládání: |
elektropohon / ruční kolo |
Klapku ovládá servopohon pootočením hřídele v rozsahu 0° až 90°. Polohu disku je možno zkontrolovat na optickém ukazateli polohy. Elektropohon EQ je dodáván v základní výbavě bez havarijní funkce, se dvěma signalizačními spínači, dvěma koncovými spínači, výhřevným odporem a ručním kolem. Volit lze také ze dvou variant napětí (24 V AC/DC a 230 V AC).
Za příplatek je možno jej dovybavit havarijní funkcí, vysílačem polohy a spojitým řízením 0-10 V.
Parametry elektropohonu:
Havarijní funkce: | NE |
Materiál těla pohonu: | hliníková slitina |
Krytí elektropohonu: | IP67 |
Teplota okolí: | -20°C...+50°C |
Doba přestavení: | 18-30 s |
Napájecí napětí: | 24 V AC/DC, 230 V AC |
Doplňkové parametry
Kategorie: | Bez havarijní funkce |
---|---|
Záruka: | 2 roky |
